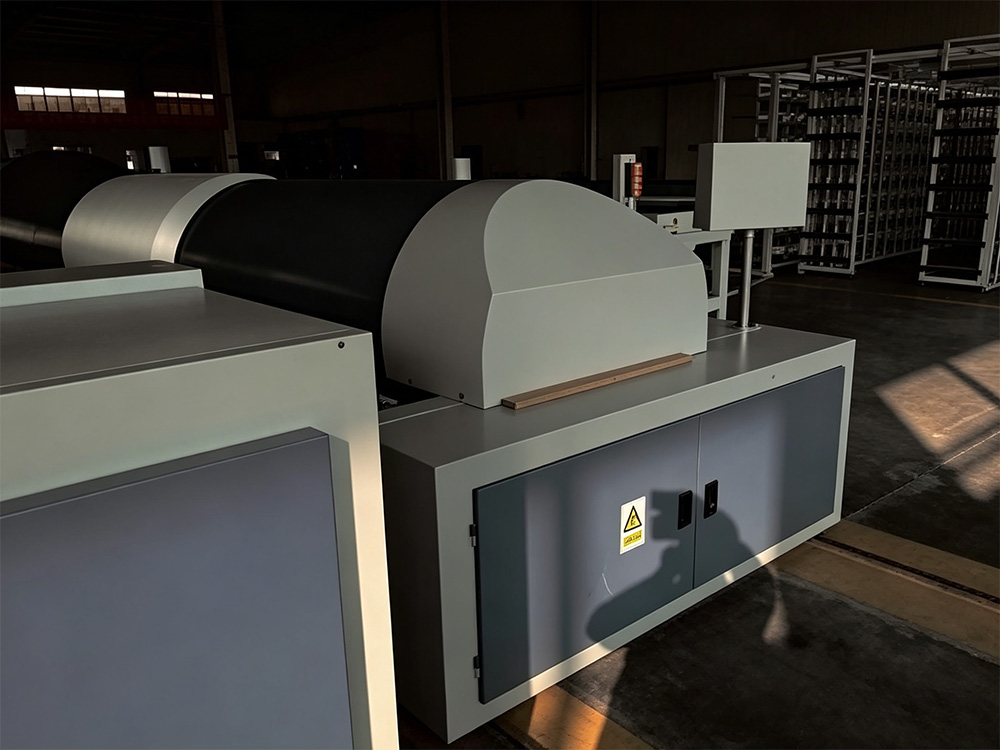

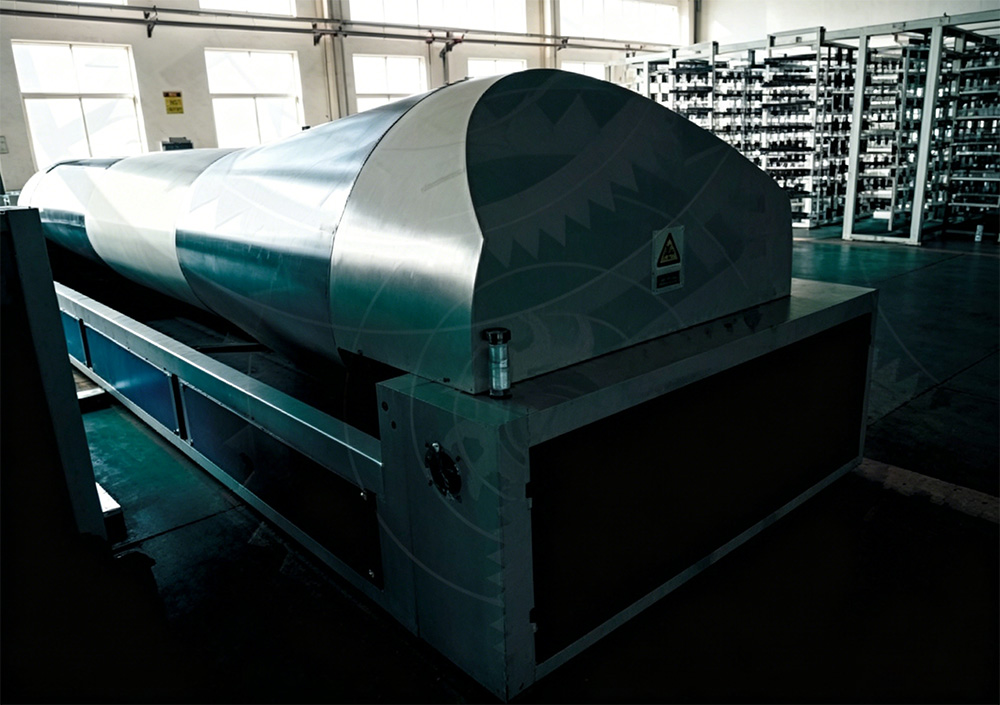

LD236T型高速分条整经机

LD236T型高速分条整经机

主要技术参数

适用品种：95-96S棉、毛、麻、丝及各类化纤、混纺品种纱线。

幅度：2200mm、2600mm(可根据客户要求选择)。

设计速度：整经速度0~600m/min，倒轴速度0~100m/min。

适用织轴规格：边盘φ800mm(标准型)、100mm

滚筒规格：圆柱体φ1000mm,1:8(标准型)

锭距：250mmx250mm(可根据客户要求选择)

容量：800(可根据客户要求选择)。

主机功率：整经电机动11kw/380v，倒轴电机15kw/380v

倒轴张力：≤6000N

主要技术特征

1、高速度、大卷装设计：交流电机直接传动，变频调速，实现恒线速卷绕；整经、倒轴工序均支持无级调速。

2、采用工业电脑 PLC、光栅旋转编码器与伺服电机组成的全机动作控制执行系统，可对经纱位移爬坡进行控制与检测，运行稳定可靠，位移精度高，经纱成形效果好。

3、由微电脑与光栅旋转编码器组成闭环控制系统，实现直接计长、计匹、计绞和测速功能。

4、高强薄壁钢质固定锥角滚筒与高精度伺服电机控制的整经台配合，可适配多种品种的整经工艺需求。。

5、采用气液转换机构和钳制式制动器实现稳定制动，可产生倒轴阻尼张力，并可根据品种要求无级调整。

6、采用高精度滚珠丝杠和直线导轨，保证位移准确。

7、整经台和整机的移动分别由独立滚珠丝杠带动，保证运行过程中位移稳定无偏差。

8、配备矩形翻转式筒子架，支持集体换筒，内 / 外侧引纱；采用全封闭红外线断经检测装置，反应灵敏。

9、采用触摸屏操作界面，操作便捷，可在线显示故障信息，具备较强的故障查询功能。

10、设备可配备多种辅助装置，如绞纱上油（蜡）机构、绞纱固体上蜡机构、片纱上油（蜡）机构、静电消除装置等。

11、可配置打印机，用于打印工艺过程卡及产量统计数据。

12、支持远程监控，便于设备维护与检修。

13、主电器可采用进口件，选用品牌可根据客户需求商定。

适用范围

本机适用于丝织、色织、毛纺、麻纺及各类化纤织造的前织准备工序，可与进口、国产剑杆、喷水、片梭等无梭织机配套使用，性价比较高。
